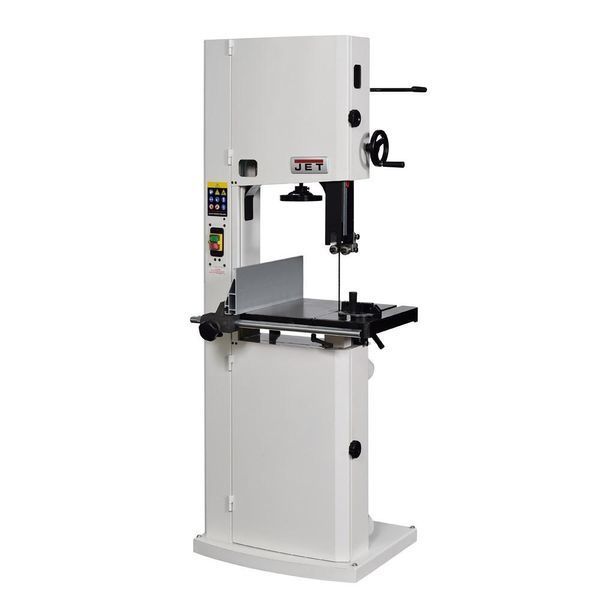

Стрічкова пила JET JWBS-15M -пила нового покоління, призначена для професійного використання. Її основна перевага, на тлі аналогів минулих поколінь, - збільшена висота розпилювання. Цей параметр дуже важливий для тих, кому потрібен універсальний верстат, здатний взяти на себе функції делительного. До подібних робіт пристосований і паралельний упор: направляючий профіль можна встановити вертикально на бічну грань так, щоб надійно фіксувати плоскі заготовки при їх розпуск на тонкі пластини. В цілому конструкція бічного упору дуже добре опрацьована і відповідає самим суворим вимогам: профіль жорсткий і міцний, закріплений на масивному чавунному кронштейні, який переміщається по циліндричній напрямній. Передбачена груба (вручну) і точна (мікрометричним гвинтом) установка.
Робочий стіл чавунний, поворотні сегменти, на які він спирається, з цього ж матеріалу. Нахил проводиться за допомогою зубчастого механізму обертанням рукоятки і можливий в обидві сторони (на 5° в бік верстата і на 45° від нього). Для найбільшої ефективності пиловидалення встановлено два 100-міліметрових патрубка: один під робочою поверхнею, другий в нижній частині корпусу.
Механізм натягу і центрування стрічки включає в себе дві групи трехроликовых напрямних на шарикопідшипниках, стрілочний індикатор рівня натягу, що регулюють маховики, два оглядові віконця і важіль швидкого натягу-ослаблення. Він не зовсім звичайний, оскільки має не два, а три фіксованих положення: робоче (щільно вимушено), для зберігання (стрічка ослаблена, але тримається на шківах) і сервісне (для заміни полотна). Щоб поліпшити плавність роботи, використані чавунні шківи з масивним тілом, а не у вигляді спицованных коліс, як раніше.
В залежності від типу підключення (одно - або трифазного) модель маркуються додатковою літерою в назві «М» або «Т» відповідно. В залежності від цього змінюється і потужність.
Особливості:
Роликові напрямні пильного полотна
Трипозиційний важіль швидкого натягу і ослаблення пильного полотна
Регулювання нахилу пільного столу обертанням рукоятки
Регулювання висоти розпилювання обертанням рукоятки
Робочий стіл з чавунного литва
Двопозиційний регульований паралельний упор з микрорегулировкой
Рухливий кутовий упор з направляючою уздовж Т-образного паза
Комплектація:
Пиляльне полотно 6 TPI 3380х13 мм
Паралельний упор
Кутовий упор
Параметри:
Споживана (вихідна) потужність 1,8 (1,1) кВт
Швидкість руху пильного полотна 760 м/хв
Довжина пильного полотна 3380 мм
Ширина пильного полотна 3-25 мм
Діаметр шківів 375 мм
Кут нахилу робочого столу -5°-0-45°
Максимальна висота заготовки 356 мм
Максимальна ширина заготовки (просвіт до рами) 360 мм
Розміри робочого столу (ДхШ) 405х545 мм
Діаметр витяжного патрубка 100 мм
Габаритні розміри (ДхШхВ) 810х750х1880 мм
Вага 174 кг
