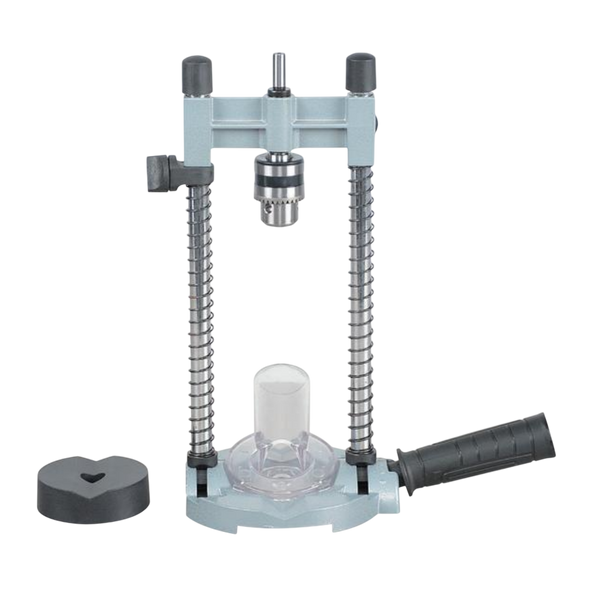

Мобільна стійка-направляюча для дриля Beking BG-6101 — це компактний переносний кондуктор, призначений для виконання точного перпендикулярного та похилого свердління ручним електроінструментом. На відміну від важких стаціонарних свердлильних верстатів, ця модель орієнтована на мобільність, роботу на виїзді та свердління великогабаритних конструкцій за місцем їх монтажу.
Конструктивна будова та механіка
- Двоштангова система: Основу конструкції складають дві паралельні вертикальні направляючі зі шліфованої сталі. Ними плавно переміщується рухома лита каретка, в якій затискається дриль. Подвійна опорна схема мінімізує люфти та запобігає уводу свердла в бік під час врізання в матеріал.
- Зворотні пружини: На штангах встановлені спіральні пружини. Вони забезпечують автоматичний підйом каретки з інструментом вгору після завершення свердління, знижуючи навантаження на руки оператора.
- Шарнірна основа: Направляючі стійки закріплені на підошві через поворотні шарніри з фіксаторами. Це дозволяє відхиляти всю вертикальну вісь на заданий кут у діапазоні від 0° до 45° в обидва боки. Для виставлення кута на шарнірі передбачена градусна шкала.
Габарити та робочі параметри
- Обмежений хід (низький профіль): Модель спроєктована як низькопрофільна. Висота направляючих штанг становить 140 мм. З одного боку, це обмежує максимальний хід свердла (глибину свердління), з іншого — дозволяє жорстко зафіксувати інструмент і працювати в обмежених умовах, наприклад, усередині зібраних меблевих коробів або ніш під стелею.
- Посадкове гніздо: Каретка оснащена затискним кільцем під стандартний європейський формат шийки шпинделя (єврошийка) діаметром 43 мм. Це робить стійку сумісною з більшістю мережевих дрилів. Для фіксації легких акумуляторних шуруповертів або прямих шліфмашин (граверів) з меншим діаметром шийки використовуються пластикові або гумові перехідні втулки.
Особливості опорної підошви
- Матеріал та фіксація: Основа (плита) виготовлена з алюмінієвого лиття під тиском. На кутах підошви розташовані технологічні отвори для жорсткого кріплення стійки до верстата або дерев'яної основи за допомогою саморізів або струбцин.
- Центрувальний V-подібний паз: У центрі підошви вифрезерувана трикутна виїмка. Цей поздовжній паз призначений для точного позиціонування стійки на круглих заготовках (трубах, дерев'яних круглих балясинах, прутках). Паз виключає совгання кондуктора з округлої поверхні під час старту свердління.
Сфери застосування та завдання
Інструмент широко застосовується в столярних майстернях, під час збирання меблів та на будівельних майданчиках для:
- Свердління строго перпендикулярних отворів (90°) у пластях та торцях дощок.
- Виконання косих отворів під кутом (наприклад, для прихованого з'єднання «на косий шуруп»).
- Центрованого свердління отворів у металевих та пластикових трубах.
- Серійного свердління неглибоких глухих отворів (під меблеві петлі або шканти) завдяки регульованому обмежувачу глибини на одній зі штанг.
