ОСОБЛИВОСТІ:

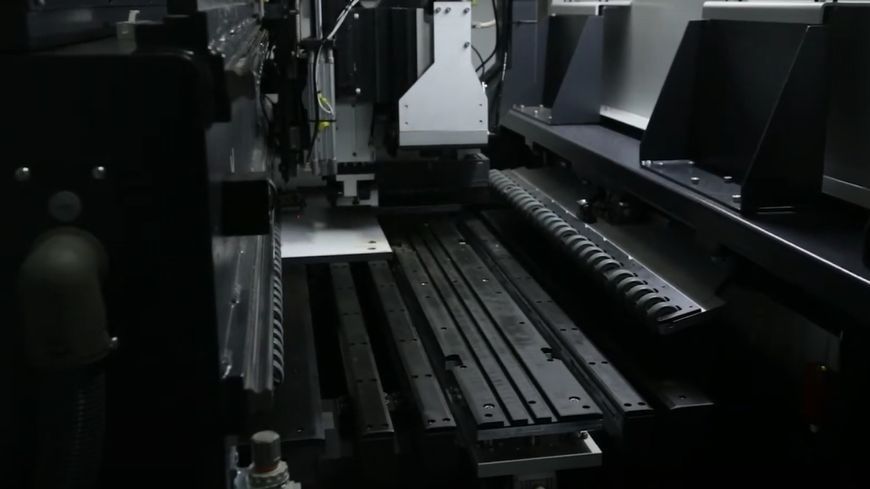

GO! - свердлильний верстат з числовим програмним управлінням було розроблено AES для деревообробної промисловості. Модель призначена для серійних та ефективних свердлильних робіт. Двигун шпинделя можна додати в якості опції, зробивши операції фрезерування простими і ефективними. Гнучка система може адаптуватися до концепції бурової лінії.
УПРАВЛІННЯ ОСІ І НАПРЯМОК
Осі X і Y були розроблені із зубчастою рейкою для точного позиціонування і високої швидкості. Вісь Z управляється стрижнем із різьбленням. Всі осі приводяться в рух сервоприводами без кисті м'яко завдяки Linear Rails.
РОБОЧИЙ СТІЛ СТАНКА І МОЖЛИВІСТЬ ЗАМІНИ ІНСТРУМЕНТУ
Робочий стіл машини був розроблений з робочим столом повітряної флотації, щоб забезпечити простоту використання свердлильно-присадочного верстата. Завантаження по осі X може бути необмеженим завдяки робочому столу спереду і ззаду верстата.
ПРИСТРІЙ КЕРУВАННЯ
Блок управління верстатом з ЧПК має можливість керувати через портал з чотирма осями. Завдяки чутливій інтерполяції забезпечується відмінний контроль руху по всіх осях. Операційна система верстату може працювати з кодами G. Блок дозволяє використовувати машину вручну.
ПРИЗНАЧЕННЯ:
AES GO! — це свердлильний верстат з ЧПК, розроблений AES Group для деревообробної промисловості.
Моделі AES GO! розроблені для проведення серійних та ефективних свердлильних робіт. Він може легко виконувати операції маршрутизації з опцією шпиндельного двигуна.
Дане обладнання виконує свердління отворів в послідовному і точному режимах.
Верстат може використовуватися для різання і механічної обробки за допомогою опціонально встановленого фрезерного двигуна. Завдяки автоматичній зміні інструменту (опції) досягається максимальна продуктивність на виробництві.
ОБЛАСТЬ ВИКОРИСТАННЯ:
Ідеально підходить для застосування на підприємствах з виробництва всіх видів меблів, столярно-будівельних виробів та інших деревообробних виробництвах.
ОТРИМУВАНІ ВИРОБИ:
СХЕМА ОБРОБКИ:
|
СХЕМА ЗБОРУ ГОТОВОГО ВИРОБУ:
|
|
ВІДМІННІ ОСОБЛИВОСТІ:
Модель може використовуватися для різання та механічної обробки з кріпленням фрезерного двигуна. Завдяки автоматичній зміні інструменту збільшується ефективність виробництва.
КОНСТРУКТИВНІ ОСОБЛИВОСТІ:
1. Настроюваний високопродуктивний розточувальний блок відповідно до потреб клієнтів
Залежно від потреб замовника до верстата можуть бути додані різні варіанти свердлильних головок. За допомогою високопродуктивного блоку, можуть бути реалізовані вертикальні, бічні отвори та отвори різного діаметру.
2. Ідеальні результати в додатках для маршрутизації
Ручна і автоматична зміна інструменту потужністю 5,5 / 9 кВт забезпечує відмінні результати з високою продуктивністю в ваших фрезерних програмах разом з двигуном маршрутизатора, включаючи 3D-обробку з можливістю підключення ISO 30 і HSK F63.
3. Багатоходове використання з приладом автоматичної зміни інструменту
Пристрій автоматичної зміни інструменту, який поставляється з моделлю ATC, дозволяє швидко і легко міняти різні типи інструментів, забезпечуючи різні типи обробки.
Легко обробляйте різні типи конструкцій завдяки області обробки 1300 мм і функції подачі деталей з двох сторін. Виконайте свердління і фрезерування з 5 сторін деталі.
ТОЧНЕ РОЗМІЩЕННЯ З ПОДВІЙНИМ ТРИМЧЕМ
ПОВІТРЯНИЙ РОБОЧИЙ СТІЛ
СИСТЕМА ТИСКУ ДЛЯ КРІПЛЕННЯ ДЕТАЛЕЙ
Стандартна комплектація:
• Можливість управління 32 осями
• 1 управління шпинделем
• Дистанційне введення / виведення з додатковим 256 входом / виходом
• Операційна система на базі Windows
• 17-дюймовий кольоровий LCD - екран TFT
• Вбудований Ethernet
• Імпульсний або серво контролер напруги
• Легкий монтаж і налаштування
• Автоматична функція уповільнення кута (G09)
• Додаткова функція дистанційного моніторингу
Додаткові опції:
OPD 201002 ВАРІАНТ ОХОЛОДЖЕННЯ ІНСТРУМЕНТУ 3.500 €
Цей пристрій дозволяє охолоджувати інструмент під час різання алюмінію або легких металів.
OPD 201003 EL HANDWHEEL
Маховик - це портативна консоль, що підключається до блоку управління ЧПУ, яку можна використовувати для ручних операцій вводу / виводу.
OPD201004 ВАРІАНТ зчитувача штрих-КОДА 1.750 €
• 1D лазерний зчитувач штрих-коду
• Wi-Fi (433 МГц) Link
• Дозвіл 0,1 мм
• Відстань зчитування 0 ~ 250 мм
OPD101001 ШПИНДЕЛЬНИЙ ДВИГУН 5,5 ER32 або ISO30 (СТАНДАРТНИЙ)
• Потужність 5,5 - 6,2 кВт
• Макс. швидкість 18 000 об / хв
• Напруга 380 В
• Система повітряного охолодження
• Система ручної зміни інструменту або ISO30
OPD201003 ДВИГУН ШПИНДЕЛЯ 7,5 - 9 кВт (ВАРТІСТЬ ПІДВИЩЕННЯ) 3.500 €
• Потужність 7,5 - 9 кВт
• Макс. швидкість - 24000 об / хв
• Напруга 380 В
• Автоматичне блокування інструменту з пневматичним поршнем.
• Керамічні підшипники спереду і ззаду
• Корпус шпинделя з алюмінієвого сплаву
• Примусове повітряне охолодження
• Вага 31 кг
OPD201100 ЗРОСТАЮЧА УСТАНОВКА - ОБСЯГ НА 17 ІНСТРУМЕНТІВ (СТАНДАРТНИЙ)
• 10 вертикальних шпинделів, 6 осей X, 4 напрямки осі Y
• Горизонтальний шпиндель 3x2, 1 пильний диск
• Максимальна швидкість вертикального шпинделя 6.000 об / хв.
• Максимальна швидкість горизонтального шпинделя 4,740 об / хв.
• Максимальна швидкість пильного полотна 7,500 об / хв.
• Потужність приводу 1,7 кВт
• Інструментальне з'єднання Ø10
• Вага 45 кг
OPC201101 ЗРОСТАЮЧА УСТАНОВКА - ОБСЯГ НА 21 ІНСТРУМЕНТ (ВАРТІСТЬ ОНОВЛЕННЯ) 2.000 €
• 14 вертикальних шпинделів, 10 осей X, 4 напрямки осі Y
• Горизонтальний шпиндель 3x2, 1 пильний диск
• Максимальна швидкість вертикального шпинделя 6.000 об / хв.
• Максимальна швидкість горизонтального шпинделя 4,740 об / хв.
• Максимальна швидкість пильного полотна 7,500 об / хв.
• Потужність приводу 1,7 кВт
• Інструментальне з'єднання Ø10
• Вага 67 кг
OPD201102 СВЕРДЛИЛЬНИЙ БЛОК - ОБСЯГ 22 ІНСТРУМЕНТІВ (ВАРТІСТЬ ОНОВЛЕННЯ) 3.250 €
• 14 вертикальних шпинделів, 10 осей X, 4 напрямки осі Y
• Горизонтальний шпиндель 3x2, 2 пильних полотна
• Максимальна швидкість вертикального шпинделя 6.000 об / хв.
• Максимальна швидкість горизонтального шпинделя 4,740 об / хв.
• Максимальна швидкість пильного полотна 7,500 об / хв.
• Потужність приводу 1,7 кВт
• Інструментальне з'єднання Ø10
• Вага 67 кг
