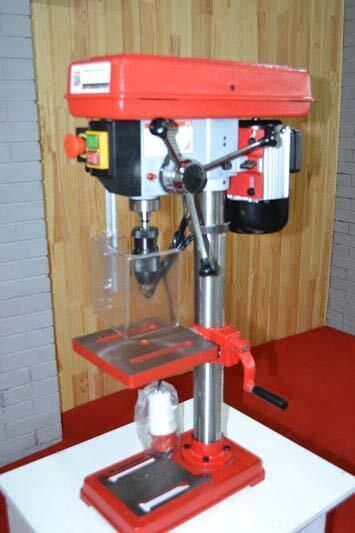

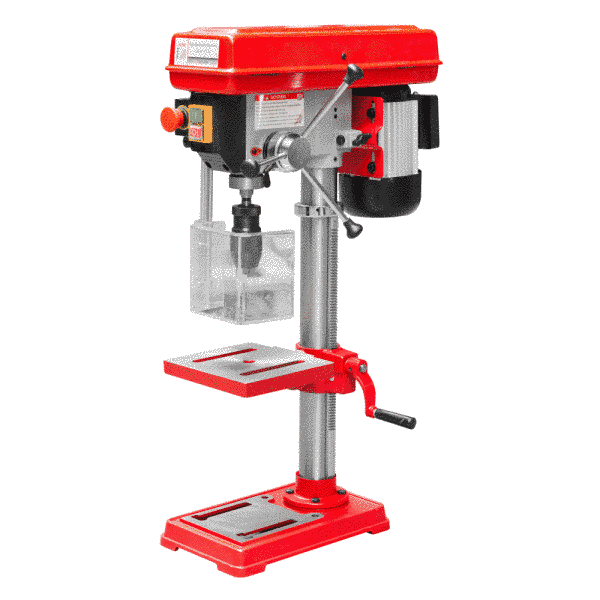

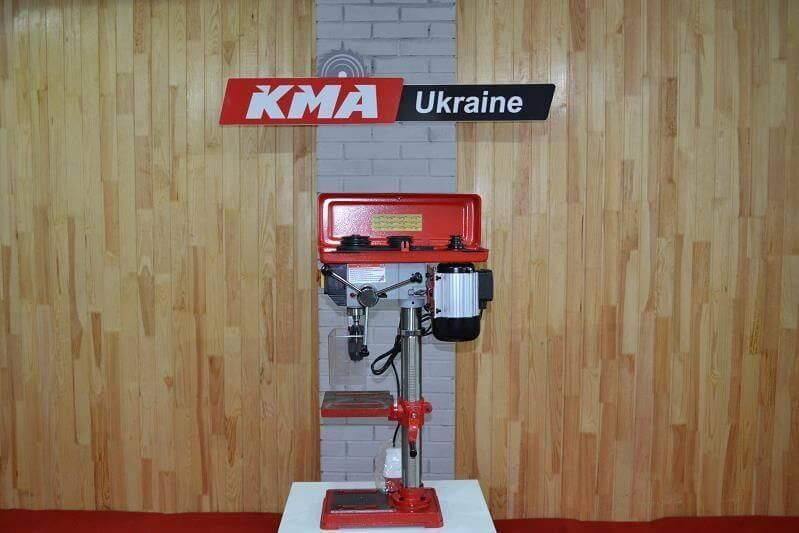

СВЕРДЛИЛЬНИЙ СТАНОК HOLZMANN SB 4115N
ПРИЗНАЧЕННЯ:
Свердлильний верстат Holzmann SB 4115N - це пристрій, який служить для формування отворів у деталях з різних матеріалів.
Конструкція відносно проста, але виконана добротно і містить все необхідне для точної та впевненої роботи.
Двигун розрахований на режим S1, що означає відсутність істотного нагрівання при номінальній потужності навіть протягом тривалих навантажувальних циклів.
Редуктор має два східчастих п’ятиструмкових шківи для переустановлення ременя, що дозволяє вибрати оптимальну швидкість і забезпечити необхідний обертовий момент.
Піноль шпинделя обладнаний різьбовим упором-обмежувачем, це простий в налаштуванні та точний механізм, що дозволяє виробляти установки за допомогою штангенциркуля, або просто відраховуючи оберти гайки.
Заготовку розміщують на регульованому чавунному столі. Він повертається навколо горизонтальної осі, переміщається вгору і вниз по колоні, а якщо буде потрібно розмістити велику заготовку, може бути відведений у бік розворотом на колоні. В такому випадку опорою виступає верхня поверхня підставки верстата, відфрезерована в площину, яка перпендикулярна осі свердління.
ОБЛАСТЬ ЗАСТОСУВАННЯ:
Верстати застосовуються на дрібносерійному виробництві, в інструментальних цехах малих і великих підприємств. Також верстати з успіхом застосовуються в гаражних і ремонтних майстернях.
ГОТОВІ ВИРОБИ:
СХЕМИ ОБРОБКИ:
КОНСТРУКТИВНІ ОСОБЛИВОСТІ:
 |
ДВИГУН
Асинхронний двигун з захистом класу IP54.
Практичний трьох-важільний маховик зі шкалою глибини свердління.
Захисний екран забезпечує захист оператора від стружки, яка летить і не допускає потрапляння в зону обробки частин одягу.
|
 |
КНОПКА АВТОМАТИЧНОГО СТОПУ
|
 |

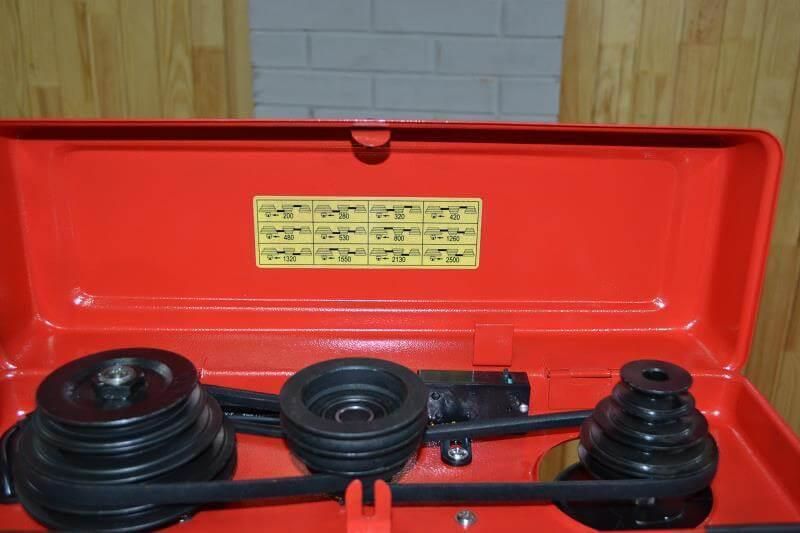

ВУЗОЛ ПАСОВОЇ ПЕРЕДАЧІ ВЕРСТАТА
При вимкненому приводному електродвигуні пасок просто перекидається в канавку тієї частини шківа, яка має інший діаметр. За таким принципом швидкість обертання шпинделя можна регулювати в діапазоні 450-3000 об / хв.
|
