Вертикально-свердлильний верстат JET JDP-22F
JET JDP-22F підлоговий свердлильний верстат промислової серії. Завдяки високій якості виготовлення деталей і механізмів, верстат вирізняється добрими показниками точності та довговічності й може застосовуватися для серійного виготовлення деталей.
Верстат має важку та стійку чавунну основу розміром 465 x 330 мм, у якій передбачені 2-Т-подібні пази завширшки 18 мм, для закріплення заготівки прихватами або іншими затискними пристосуваннями. На основу встановлена товстостінна колона діаметром 92 мм із зубчастою рейкою для можливості переміщення столу по вертикалі. Робочий стіл, як і основа, виготовлений із якісного чавуну, його розмір 470х415 мм із 2 Т-подібними пазами завширшки 14 мм. Максимальна відстань між шпинделем і основою становить 1220 мм, а відстань між шпинделем і робочим столом — 690 мм.
Стіл має можливість повороту навколо колони на 360° і нахилу вправо/вліво в межах ±45°.

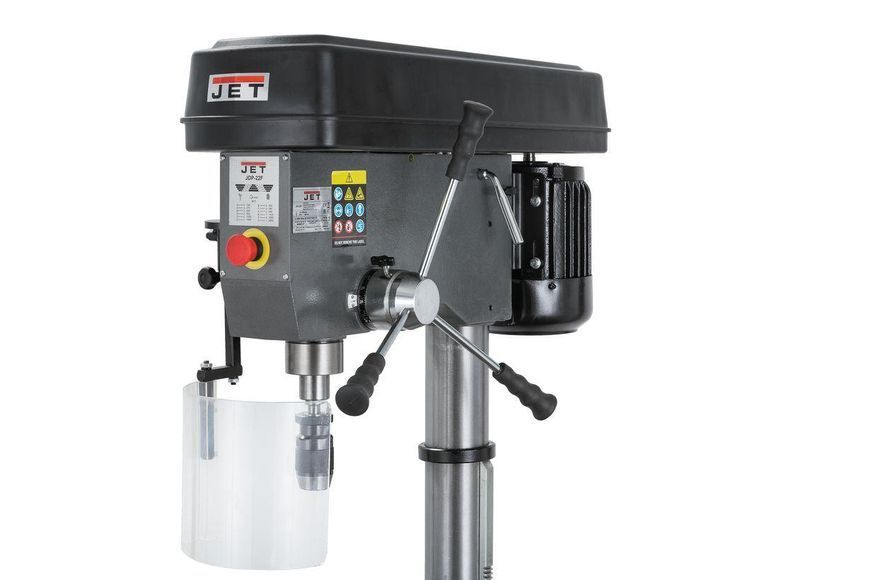

Свердлильна головка дає змогу свердлити максимальні діаметри отвору в сталі до 25 мм і в чавуні до 28 мм. Конус шпинделя МК-3.
Потужність приводного двигуна становить 750 Вт.

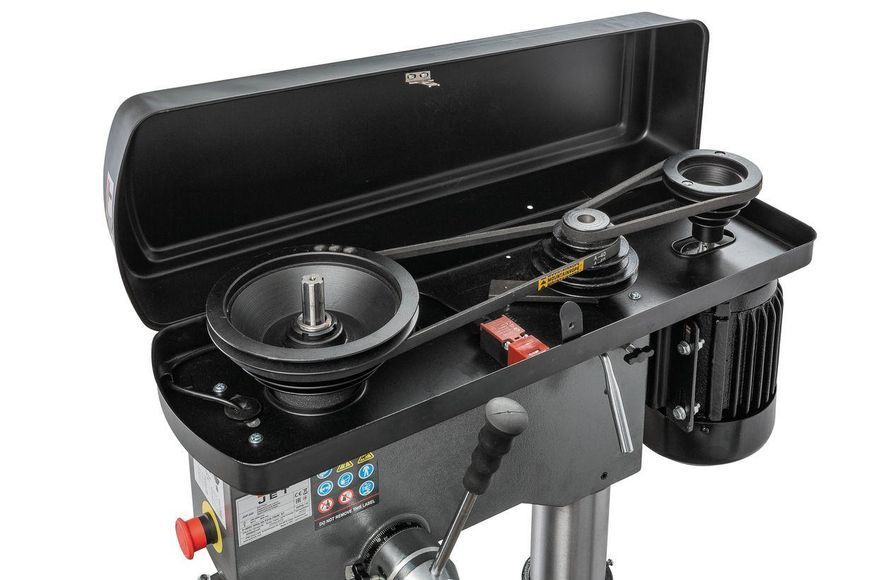

Обертовий момент із двигуна на вал шпинделя передається за допомогою клинового ременя через шківну групу. Діапазон частоти обертання шпинделя здійснюється в межах від 150 до 2850 об/хв і має 12 швидкостей.
Хід пінолі шпинделя становить 120 мм. Для контролю глибини свердління передбачена шкала з міліметровою і дюймовою розміткою, а також регульований обмежувач.
