Технические характеристики
Модель BD-X7
Артикул 220 В 50000900МX
Диаметр обточки над станиной 180 мм
Диаметр обточки над суппортом 110 мм
Расстояние между центрами 350 мм
Частота вращения шпинделя, плавно 0-2500 об/мин
Конус шпинделя МК-3
Отверстие шпинделя 20 мм
Размер хвостовика инструмента 8х8 мм
Автоматическая продольная подача 0,1-0,2 мм/об
Ход поперечного суппорта 65 мм
Ход верхнего суппорта 55 мм
Пиноль задней бабки MК-2 (короткий)
Ход пиноли задней бабки 40 мм
Метрическая резьба, 10 0,4 - 2,0 мм
Дюймовая резьба, 18 12 - 52 TPI
Выходная мощность 0,5 кВт/S1 100%
Потребляемая мощность 0,75 кВт/S6 40%
Габаритные размеры 720х300х290 мм
Масса 50 кг
Описание

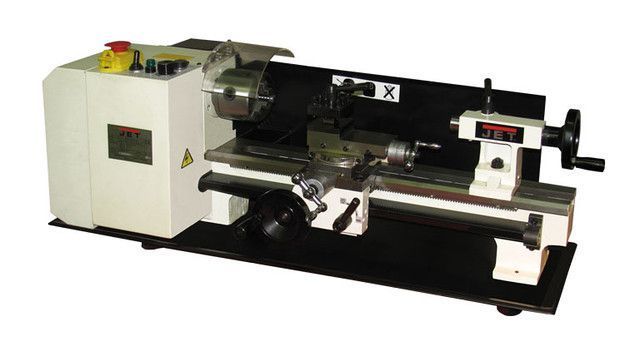

Токарный станок настольный JET BD-X7 – небольшой очень удобный станок, который подойдет для применения, как на больших производствах, так и в маленьких мастерских. Такое устройство рассчитано на длительное использование и выдерживает большие нагрузки.
Токарный станок настольный JET BD-X7 с легкостью справится с обточкой, разверткой, расточкой, нарезанием резьбы и многими другими функциями. Он оснащен мощным электродвигателем, который и обеспечивает необходимое количество оборотов шпинделя 0-2500 об/мин для наиболее точной и качественной обработки заготовок. Входная мощность мотора 0,75 кВт, а выходная - 0,5 кВт.
Токарный станок настольный JET BD-X7 имеет размер отверстия шпинделя 20 мм, что открывает перед данной моделью станка дополнительные возможности – успешно работать с деталями такого типа, как пруток. Расстояние между центрами составляет 350 мм, соответственно, предусматривается работа с достаточно длинными заготовками. Диаметр обточки над станиной равен 180 мм, а диаметр обточки над суппортом – 110 мм.
Токарный станок настольный JET BD-X7 сделает работу по подготовке деталей простой и приятной. С помощью автоматической продольной подачи от 0,1-0,2 мм/об оператор сможет достигнуть оптимального качества и скорости обработки заготовок. Массивная станина изготовлена из чугуна, что обеспечивает работу устройства без вибраций. Скромные габаритные размеры и масса делают эту модель очень удобной в эксплуатации.
Основные особенности
Массивная конструкция станины из чугуна гарантирует работу без вибрации
Шпиндель с роликовыми подшипниками
Высокопроизводительный двигатель мощностью 0,37 кВт (BD-7), 0,5 кВт (BD-X7)
Два диапазона плавного изменения частоты вращения шпинделя (BD-7)
Левое и правое вращение шпинделя для нарезания резьбы
Цифровая индикация частоты вращения (BD-7)
Реверсивный механизм для двухсторонней подачи
Регулировка зазоров направляющих при помощи клиновых планок
Задняя бабка с регулировкой смещения для обточки конусов
Стандартная комплектация для BD-X7:
Трёхкулачковый патрон O80 мм
Набор сменных шестерён для нарезания резьбы
4-х позиционный резцедержатель
Невращающийся центр МК-2
Регулятор частоты вращения с цифровой индикации (BD-7)
Защитный экран патрона
Защитная задняя стенка
Поддон для сбора стружки
Отличие станков BD-7 и BD-X7:
Коллекторный двигатель мощностью 0,37 кВт на 220В (BD-7) заменен на безщеточный асинхронный двигатель мощностью 0,5 кВт, 220В (BD-X7).
Установка более мощного двигателя, имеющего диапазон частот вращения 0-2500 об/мин (BD-X7), позволила отказаться от 2х диапазонной коробки передач (BD-7).
Индикация частоты вращения шпинделя (стандарт у BD-7) на станок BD-X7 поставляется как дополнительная опция (артикул 10030), монтируется на крышке передней бабки и подключается в специальный разъем на станке.
Станок BD-X7 имеет меньше размер по длине, но тяжелее.
